Zertifizierung
- Geprüft, zweiseitig, nach EN 1634-1
- Klassifiziert nach EN 13501-2
- Validierter Zyklustest nach C2 (10.000 Bewegungen)
- CE.-gekennzeichnet nach EN 13241 und EN 16034
Anwendung
- Geeignet für Innen-/Innen- und Innen-/Außensituationen
- Geeignet für häufige Verwendungszweck / Lastwechsel
- Montage nur auf der Laibung möglich
- Zulässige Montageuntergründe: Porenbeton, Kalksandstein, Beton, Mauerwerk, feuerfest beschichteter Stahlbau, bewehrte Metallständerwand durch integrierte Konstruktion (durchgängige Montage obligatorisch für Feuerwiderstand > 120 Minuten)
Standard
- Schwerkraft-Failsafe-Kettenradantrieb 400 V inkl. Schaltkasten mit integrierter Batterie
- Schwerkraftausfallsicherer Rohrmotor 230 V inkl. Schaltkasten (bis ± 4 m 2)
- Optische / akustische Signale
Optionen
- Bewerbung ein Innen-/Außensituationen bis Windklasse 5 (> 1.000 Vati)
- Rollen.- / Motorgehäuse, Stahl verzinkt
- Stahl verzinkte Teile pulverbeschichtet in RAL-Farbe nach Wahl möglich
- Führungen, Konsolen, Gehäuse aus Edelstahl 304 oder Edelstahl 316 möglich
- Lichtgitterset als Sicherheit für Automatikbetrieb
- Rauchmelder für Stand – Alone System
- Schlüsselschalter, Auf.- Stop. – ZU. – Schalter
| Klassifizierung | Brandschutzklasse | Maximale Tagesbreiteite | Maximale Tageshöhe | Maximale Öffnung | |
|---|---|---|---|---|---|
| EW | 60 Minuten | 9.000 mm | 9.000 mm | ± 70 m2 | |
| EW | 90 Minuten | 9.000 mm | 9.000 mm | ± 21 m2 – ± 34 m2 | |
| EW | 120 Minuten | 9.000 mm | 9.000 mm | ± 14 m2 – ± 25 m2 | |
| * | EW | 120 Minuten** | 9.000 mm | 9.000 mm | ± 70 m2 |
| * | E | 240 Minuten** | 9.000 mm | 9.000 mm | ± 70 m2 |

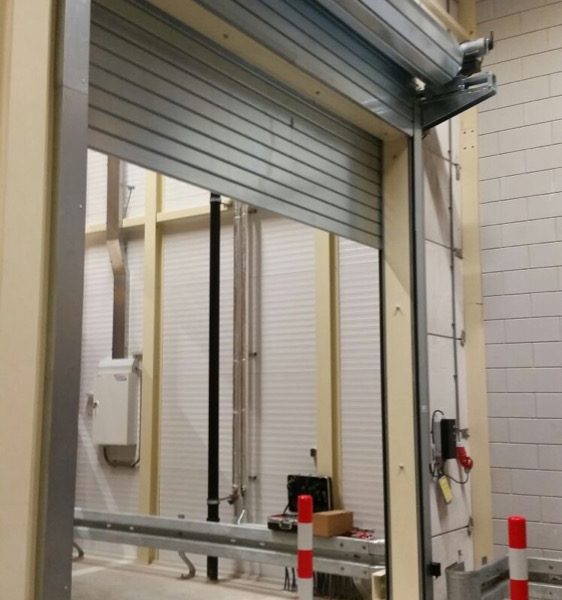

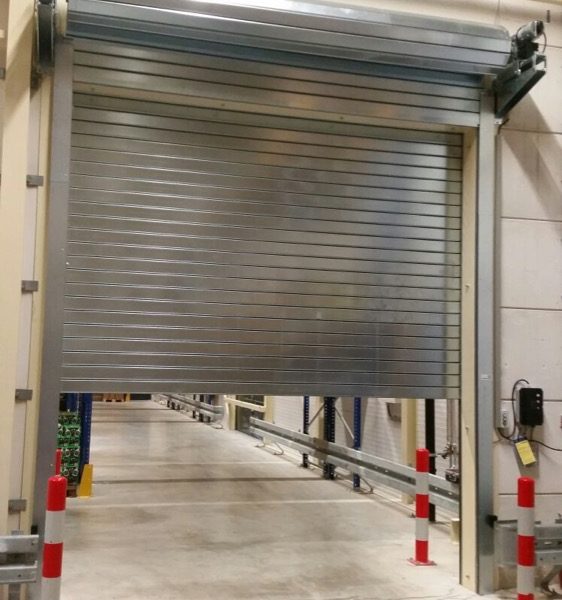

* Typ RGS EW 240 TWIN
** Zusatzleistung EW 240 Minuten ist keine Einstufung nach EN 13501-2 möglich
Aufgrund der ständigen Produktentwicklung bitten wir Sie, uns für die aktuellen Abmessungen zu kontaktieren. Größere Abmessungen auf Anfrage.
Fragen Sie nach den Möglichkeiten oder fordern Sie sofort ein Angebot an.
Downloads
Zertifizierungen
- CE-Zertifikat RGS EW 60 (1812-CPR-1736)
- CE-Zertifikat RGS EW 90 (1812-CPR-1736)
- CE-Zertifikat RGS EW 120 (1812-CPR-1736)
- CE-Zertifikat RGS EW 240 TWIN (1812-CPR-1775)
- Klassifizierungsbericht RGS EW 60 (2020-Efectis-R001817)
- Klassifizierungsbericht RGS EW 90 (2020-Efectis-R001817)
- Klassifizierungsbericht RGS EW 120 (2020-Efectis-R001930)
- Klassifizierungsbericht RGS EW 240 TWIN (2020-Efectis-R001964)
Bedienungsanleitungen
- User manual RGS EW 60-90-120-TWIN
- Bedienungsanleitung Kontrollbox FirePro V2
- Bedienungsanleitung Kontrollbox FirePro V4
Zeichnungen (DWG)
Zertifizierung
- Geprüft, zweiseitig, nach EN 1634-1
- Klassifiziert nach EN 13501-2
- Validierter Zyklustest nach C2 (10.000 Bewegungen)
- CE.- gekennzeichnet nach EN 13241 und EN 16034
Anwendung
- Geeignet für Innen-/Innen- und Innen-/Außensituationen
- Geeignet für häufig Verwendungszweck / Lastwechsel
- Montage nur auf der Laibung möglich
- Zulässige Montageuntergründe: Porenbeton, Kalksandstein, Beton,
- Mauerwerk (Durch.-und – Durch.- Montage). Obligatorisch für Feuerwiderstand > 120 Minuten)
Standard
- Schwerkraft-Failsafe-Kettenradantrieb 400 V inkl. Schaltkasten mit integrierter Batterie
- Optische / akustische Signale
Optionen
- Montage ein Innen.- und ein Außentor bis Windklasse 3 (700 Vati)
- Rollen-/Motorgehäuse, Stahl verzinkt
- Stahl verzinkt Teile pulverbeschichtet in RAL-Farbe nach Wahl möglich
- Lichtschrankenset als Sicherheit für Automatikbetrieb
- Rauchmelder für Stand – Alone System
- Schlüsselschalter, Auf.-Stop. – Zu.- Schalter
| Klassifizierung | Brandschutzklasse | Maximale Tagesbreite | Maximale Tageshöhe | Maximale Öffnung |
|---|---|---|---|---|
| EW | 120 Minuten* | 9.000 mm | 9.000 mm | ±50 m2 |
| E | 240 Minuten | 9.000 mm | 9.000 mm | ±50 m2 |
* Zusatzleistung EW 240 Minuten ist keine Einstufung nach EN 13501-2 möglich
Aufgrund der ständigen Produktentwicklung bitten wir Sie, uns für die aktuellen Abmessungen zu kontaktieren. Größere Abmessungen auf Anfrage.
Fragen Sie nach den Möglichkeiten oder fordern Sie sofort ein Angebot an.
Downloads
CE-Zertifikat
Klassifizierungsbericht
Bedienungsanleitungen
Bedienungsanleitungen
Zeichnungen (DWG)
Zertifizierung
- Geprüft, zweiseitig, nach EN 1634-1
- Klassifiziert nach EN 13501-2
- Validierter Zyklustest nach C2 (10.000 Bewegungen)
- CE.- gekennzeichnet nach EN 13241 und EN 16034
Anwendung
- Geeignet für Innen-/Innen- und Innen-/Außensituationen
- Geeignet für häufig Verwendungszweck / Lastwechsel
- Montage nur auf der Laibung
- Zulässige Montageuntergründe: Porenbeton, Kalksandstein, Beton, Mauerwerk
Standard
- Schwerkraft-Failsafe-Kettenradantrieb 400 V inkl. Schaltkasten mit integrierter Batterie
- Optische / akustische Signale
Optionen
- Montage ein Innen. – Außentor bis Windklasse 3 (700 Vati)
- Schalldämmwert 37 dB oder 55 dB
- Rollen.- Motorgehäuse, Stahl verzinkt
- Stahl verzinkt Teile pulverbeschichtet in RAL-Farbe nach Wahl möglich
- Lichtgitterset als Sicherheit für Automatikbetrieb
- Rauchmelder für Stand – Alone System
- Schlüsselschalter, Auf. – Stop.– ZU.- Schalter
| Klasifizierung | Brandschutzklasse | Maximale Tagesbreite | Maximale Tageshöhe | Maximale Öffnung |
|---|---|---|---|---|
| EI (1) | 30 Minuten | 9.000 mm | 9.000 mm | ±50 m² |
| EI (1) | 45 Minuten | 9.000 mm | 9.000 mm | ±50 m² |
| EI (2) | 30 Minuten | 9.000 mm | 9.000 mm | ±50 m² |
| EI (2) | 60 Minuten | 9.000 mm | 9.000 mm | ±50 m² |
Aufgrund der ständigen Produktentwicklung bitten wir Sie, uns für die aktuellen Abmessungen zu kontaktieren. Größere Abmessungen auf Anfrage.
Fragen Sie nach den Möglichkeiten oder fordern Sie sofort ein Angebot an.
Downloads
CE-Zertifikat
Klassifizierungsbericht
Bedienungsanleitungen
- Benutzerhandbuch RGS EI(1) 30 – EI(2) 60
- Bedienungsanleitung Kontrollbox FirePro V2
- Bedienungsanleitung Kontrollbox FirePro V4
Zeichnungen (DWG)
Zertifizierung
- Geprüft, zweiseitig, nach EN 1634-1
- Klassifiziert nach EN 13501-2
- Verbundblätter klassifiziert nach EN 13501-1 in Brandklasse B-s1, d0
- Validierter Zyklustest nach C2 (10.000 Bewegungen)
- CE.- gekennzeichnet nach EN 13241 und EN 16034
Anwendung
- Geeignet für Innen-/Innen- und Innen-/Außensituationen
- Anwendung im geschützten Fluchtweg, nicht als Fluchtweg
- Geeignet für häufig Verwendungszweck
- Montage nur auf der Laibung
- Zulässige Montageuntergründe: Porenbeton, Kalksandstein, Beton, Mauerwerk, feuerfest beschichteter Stahlbau, bewehrte Metallständerwand durch integrierte Konstruktion
Standard
- Schwerkraft-Failsafe-Kettenradantrieb 400 V inkl. Schaltkasten mit integrierter Batterie
- Optische / akustische Signale
- Türblatt aus verzinkten Stahllamellen (außen) und feuerfesten Verbundlamellen
- (innen) in weiß meliert Struktur
Optionen
- Montage ein Innen.- Außensituationen bis Windklasse 5 (> 1.000 Vati)
- Rollen-/Motorgehäuse, Stahl verzinkt
- Stahl verzinkt Teile pulverbeschichtet in RAL-Farbe nach Wahl möglich
- Zusammengesetzt Lamellen in RAL-Farbe möglich
- Lichtgitterset als Sicherheit für Automatikbetrieb
- Rauchmelder für Stand – Alone System
- Schlüsselschalter, Auf.-Stop.- Zu.- Schalter
- Flüssigkeitssperre mit Höhe 300 mm
| Klassifizierung | Brandschutzklasse | Maximale Tagesbreite | Maximale Tageshöhe | Maximale Öffnung |
|---|---|---|---|---|
| EI (1) | 60 Minuten | 9.250 mm | 8.000 mm | ±40 m² |
| EW | 60 Minuten | 9.250 mm | 8.000 mm | ±40 m² |
Aufgrund der ständigen Produktentwicklung bitten wir Sie, uns für die aktuellen Abmessungen zu kontaktieren. Breite und Höhe werden maximiert, Öffnungen größer als 40 m 2 auf Anfrage.
Fragen Sie nach den Möglichkeiten oder fordern Sie sofort ein Angebot an.
Downloads
Zertifizierungen
- CE-Zertifikat RGC EI(1) 60 – EW 60 (1812-CPR-1735)
- Klassifizierungsbericht RGC EI(1) 60 – EW 60 (2020-Efectis-R000841)
- Klassifizierungsbericht flüssige Barriere (2020-Efectis-R002524)
Bedienungsanleitungen
- Benutzerhandbuch RGC EI(1) 60 – EW 60
- Bedienungsanleitung Kontrollbox FirePro V2
- Bedienungsanleitung Kontrollbox FirePro V4
Zeichnungen (DWG)
